Коли квадрат краще за круг: як і навіщо будують металеві квадратні силоси
На перший погляд, металеві квадратні силоси можуть здатися чимось нестандартним, адже більшість сучасних зерносховищ, до яких ми звикли, мають круглу форму. Але у світі є чимало підприємств — від невеликих фермерських господарств до млинів і комбікормових заводів — де використовують саме квадратні модульні конструкції. У цьому матеріалі розглядаємо, як влаштовані такі силоси, чому їх вибирають, які вони мають переваги та обмеження в порівнянні з класичними круглими місткостями.
Конструктив квадратних силосів: матеріали, підходи, особливості
Квадратні силоси для зберігання зерна — це модульні конструкції, які будуються з оцинкованих або пофарбованих сталевих панелей. Залежно від виробника, вони можуть мати панельну або каркасну структуру, різну висоту, тип дна та спосіб вивантаження.
Для виготовлення квадратних силосів зазвичай використовують оцинковану сталь, що забезпечує стійкість до корозії. Блоки можуть утепляти сендвіч-панелями, якщо силос входить до складу утепленого блоку або працює в умовах перепаду температур.

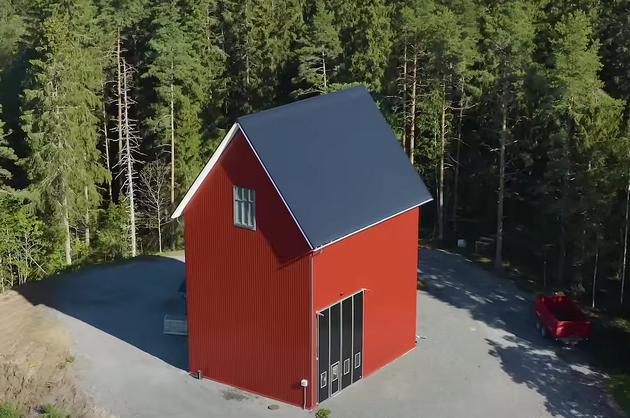

У виробників є різні конструктивні рішення для побудови квадратних силосів. Наприклад, фінський виробник Mepu використовує болтову панельну конструкцію без окремого несучого каркасу. Горизонтально гофровані панелі формують стінки силосу, які одночасно виконують несучу функцію. Можливі варіанти з плоским або внутрішнім конусним дном, що спрощує самопливне вивантаження. Це типове рішення для фермерських елеваторів і невеликих переробників.

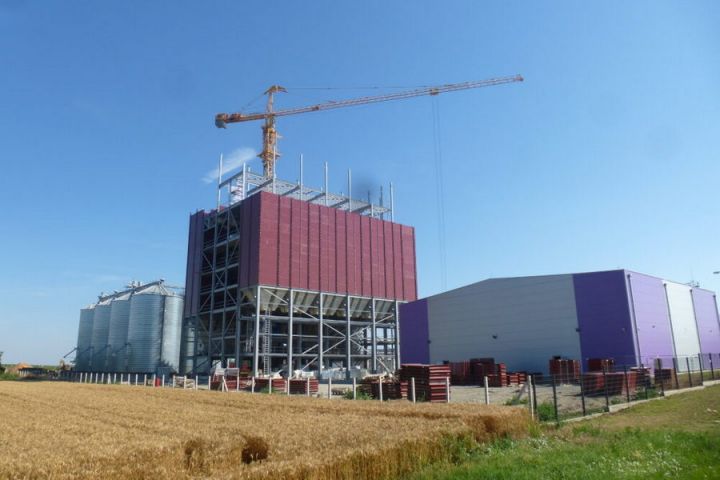

Бельгійський виробник SCE ставить силоси на каркасну систему, де металевий несучий скелет обшивається оцинкованими або утепленими панелями. Це дозволяє будувати високі, міцні силосні блоки на декілька тисяч тонн, включаючи ізольовані ділянки для різних партій. Такий підхід забезпечує гнучкість проєктування та тривалий термін служби. Часто застосовується на комбікормових та харчових підприємствах.

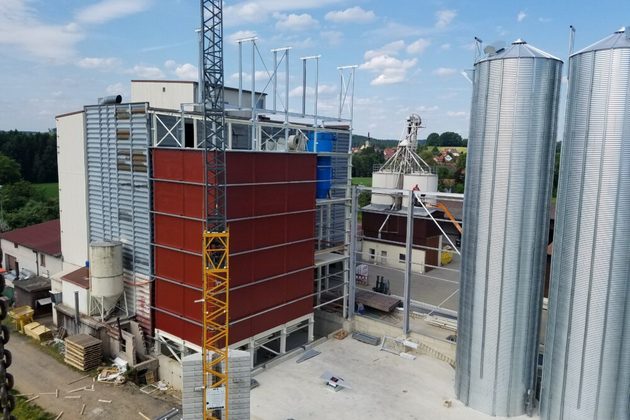

Нідерландський TSC Silos використовує панелі, з’єднані за допомогою болтів, що виконують несучу функцію. Панелі мають високий рівень герметичності і дозволяють застосовувати інертне зберігання, наприклад, із заміщенням кисню. Силоси компонуються в багатокамерні блоки для ефективного зберігання партій різних культур. Це популярне рішення для млинів, портів і промислових елеваторів.
Виробники роблять плоске або конусне дно, а модульність дозволяє компонувати від кількох до десятків ємностей під одним дахом. Висотою квадратні силоси можуть бути від 3 до 20 м, залежно від конструкції.
Переваги квадратних силосів
Квадратні конструкції дедалі активніше застосовуються в Європі, Скандинавії та на переробних підприємствах по всьому світу. Їхня геометрія й модульність дають переваги як з точки зору площі, так і енергоефективності.
До 25% щільніше компонування
Завдяки геометрії квадратні силоси можна розташовувати впритул один до одного, без зазорів між стінками. Це дозволяє розмістити більше тонн на меншій площі. За даними виробників, щільність компонування квадратного блоку дає змогу зберігати до 25% більше зерна на тій самій площі, ніж еквівалентні круглі ємності.
Економія до 30% на вентиляції
Завдяки зменшеній площі контакту з зовнішнім середовищем і кращій теплоізоляції, потреба в вентиляції знижується. У результаті, витрати на охолодження зерна можуть бути на 20–30% нижчими, ніж у класичних круглих силосах.
Гнучке зберігання до 50 000 тонн зерна в одному блоці
Завдяки модульній структурі квадратні силоси дозволяють будувати блоки місткістю від кількох сотень до 50 000 тонн і більше, при цьому окремі комірки можуть бути ізольовані одна від одної. Це дає змогу зберігати різні культури чи партії без ризику перехресного забруднення.
Менше фумігаційних витрат
Через герметичну конструкцію квадратні силоси краще підходять для зберігання в середовищі без кисню. В таких умовах можна взагалі уникнути застосування фосфіну або інших хімікатів, що особливо актуально для харчових і комбікормових підприємств.
Мінуси квадратних силосів
Попри низку переваг, квадратні силоси мають і свої обмеження. Саме тому вони не витіснили круглі конструкції, які залишаються наймасовішим рішенням для зберігання зерна.
Вища вартість будівництва
Будівництво квадратного силосу коштує приблизно на 20–30% дорожче за аналогічний круглий об'єкт за тонну місткості. Це пов'язано зі складнішою геометрією, вищими вимогами до жорсткості панелей, більшою кількістю болтових з'єднань і робіт зі складання.
Для базового блоку в 1000 тонн ціна зазвичай становить €250–450 за тонну «під ключ», у той час, як круглі силоси стартують від €180–250/т.
Менше стандартних рішень
Ринок обладнання, — систем завантаження, вивантаження, вентиляції, автоматизації — орієнтований переважно на круглі конструкції. Тому при проєктуванні квадратних силосів частіше доводиться використовувати індивідуальні рішення, а це — додатковий час і витрати.
Складніший монтаж
Монтаж квадратних силосів триває довше, ніж круглих, через велику кількість панелей, болтових з’єднань і необхідність високої точності під час збирання. Для фермерів, які прагнуть якнайшвидше запустити елеватор, це може бути критичним чинником.
Обмеження по висоті

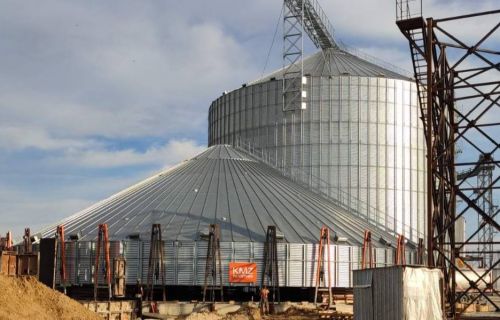

Без внутрішніх підсилень висота квадратного силосу зазвичай не перевищує 15–20 м, тоді як класичні круглі конструкції можна нарощувати до 25–30 м і більше. Через це круглі силоси залишаються основою для зберігання великих обсягів зерна у вертикальних силосних баштах.

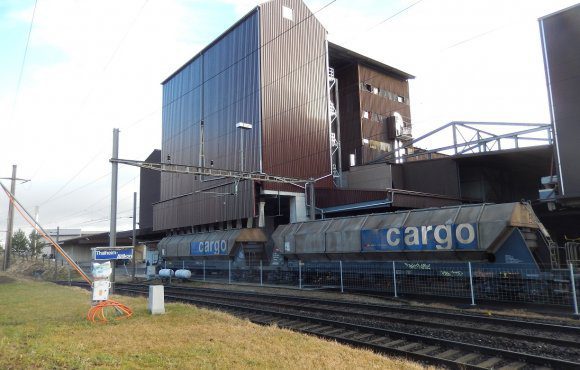

От і виходить, що квадратні конструкції найчастіше використовуються в переробній промисловості, млинах, комбікормових підприємствах та на невеликих фермерських елеваторах, які будують з нуля.
Також цікаво: Між комбайном і елеватором: як у світі оптимізують логістику жнив
Як виглядає квадратний елеватор у дії: приклад із Фінляндії

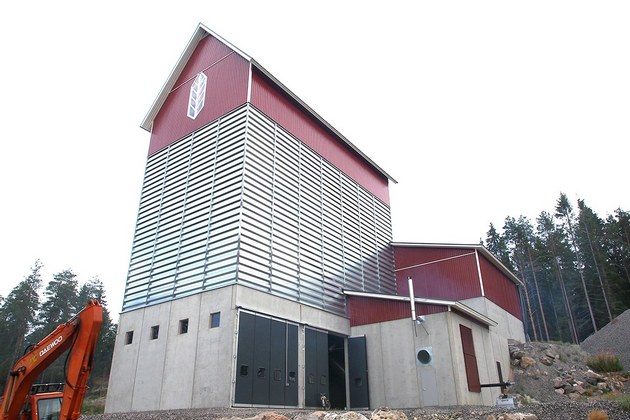

На одному з фінських фермерських господарств побудували компактний зерносушильний комплекс, до складу якого входять секційні квадратні силоси Mepu загальною місткістю 417 м³ та стаціонарна шахтна сушарка Mepu серії S об'ємом 30,8 м³. Система побудована як універсальне рішення для обробки врожаю з високою автономністю.
Комплекс обладнаний транспортерною системою продуктивністю 60 т/год, завальною ямою, ваговими датчиками, сепаратором та системою аспірації.
Окремий акцент — сонячна електростанція потужністю 10 кВт, встановлена для часткового забезпечення електроенергією комплексу. Вона дає змогу суттєво знизити витрати та підвищити енергонезалежність фермерського господарства.
Вибір між круглим і квадратним — справа не лише форми, а й грошей та стратегії. Європейські фермери вже оцінили переваги квадратних силосів. Цікаво, чи є в цієї технології шанс прижитися в Україні?
Підготувала Олена Гайдук, Elevatorist.com
