Економіка vs Ілюзія економії: як помилки в автоматизації елеваторів «з'їдають» бюджет замовника

Проєктування елеватора — це не просто розстановка силосів та розрахунок маршрутів норій. Це етап, де закладається майбутня рентабельність або... хронічні збитки підприємства. На жаль, у гонитві за низьким CAPEX (капітальними витратами) під час тендерів деякі проєктувальники й інтегратори вдаються до відвертого демпінгу, приховуючи критичні недоліки в автоматизації та електриці за «дрібним шрифтом». На виході замовник отримує «обрізаний» об'єкт, який неможливо повноцінно експлуатувати без додаткових мільйонних вкладень.

Помилки у проєктуванні автоматизації впливають не лише на технологічний процес, а й безпосередньо на економічну модель елеватора.

Кожне некоректне рішення трансформується у фінансові втрати, такі як перевитрати енергії, скорочення обсягів обробки зерна, зниження його якості, збільшення витрат на ремонти та відтік клієнтів.

Найдорожчі помилки автоматизації пов'язані не з програмним забезпеченням чи вибором контролерів, а з нерозумінням технології після збирання обробки зерна. Саме тому розроблення систем автоматизації повинно починатись з моделювання технологічних процесів і лише потім переходити до вибору обладнання та програмних рішень.

Економія на старті — збитки на фініші: чому якісне проєктування АСУ ТП окупається краще

Сучасний інтегратор АСУ ТП повинен спочатку розуміти економіку об’єкта, а вже потім — техніку, впевнений директор з розвитку ГК «Зернова Столиця» Ігор Гапонюк.

Ігор Гапонюк

Директор з розвитку

ГК Зернова Столиця

«Автоматизація — це не тільки комбінація шаф, датчиків, кабелів і програмного забезпечення. Насамперед вона має вирішувати конкретні завдання підприємства».

Нерідко на етапі обговорення великих бюджетів у замовника в штаті немає профільного інженера з автоматизації чи електрики. Через це бізнес не завжди може чітко сформулювати свої потреби мовою технічного завдання, оцінити повноту пропозиції та своєчасно розпізнати демпінг підрядника.

У результаті рішення можуть приймати за принципом: «Підпишемо договір як є на загальну суму, а потім розберемося». Проте для об’єкта, який має стабільно працювати й приносити прибуток, такий підхід погано працює. Адже вносити зміни після початку будівництва або пуско-наладки завжди значно складніше й дорожче, ніж на старті.

Читати за темою: Пастки демпінгу та браку досвіду: як на етапі проєктування елеватора захиститися від перевитрат на будівництві й експлуатації

Ось один показовий кейс, з ним фахівці Grain Capital зіткнулися на одному з елеваторних об’єктів, до якого долучилися перед введенням у експлуатацію. Частково реалізовані система автоматизації та SCADA вже були на підприємстві, однак під час пусконалагоджувальних робіт почали проявлятися системні проблеми.

Одні й ті самі сигнали та рішення в різних частинах проєкту були реалізовані за різними принципами. В окремих схемах було порушено принцип Fail-safe wiring, за якого обрив кабелю, втрата живлення або інша несправність мають автоматично переводити обладнання у безпечний стан.

Непослідовність проєктних рішень ускладнила роботу монтажників і призвела до помилок у підключеннях. Під час першої комплексної перевірки значна частина обладнання відображалася у SCADA в аварійному стані. Реальний стан окремих засувок і механізмів не завжди відповідав інформації, яку бачив оператор на екрані.

Сергій Артюшкін

Начальник управління R&D

ГК «Зернова Столиця»

«У такій ситуації найпростіше програмно прибрати частину аварійних повідомлень і створити враження, що система працює. Але якщо помилка знаходиться у проєкті або фізичному підключенні, вона нікуди не зникає. SCADA може перестати показувати аварію, проте обладнання від цього не стане безпечнішим»

Наскільки серйозними були розбіжності, стало зрозуміло вже під час першого запуску маршруту із силосу до бункерних ваг. Зерно вийшло із силосу, але до ваг не потрапило. Фахівцям довелося з’ясовувати, куди фактично була спрямована продукція, та перевіряти роботу засувок, датчиків і виконавчих механізмів уздовж усього маршруту.

Після цього персонал підприємства разом із нашими фахівцями з автоматизації послідовно перевірив підключення, сигнали та алгоритми роботи обладнання. Це була додаткова робота, якої замовник не планував і за яку фактично вже заплатив у межах попереднього проєкту. Водночас перевірка дозволила ще до повноцінного введення підприємства в експлуатацію усунути помилки, здатні призвести до змішування культур, пошкодження обладнання, аварійних зупинок або пожежі.

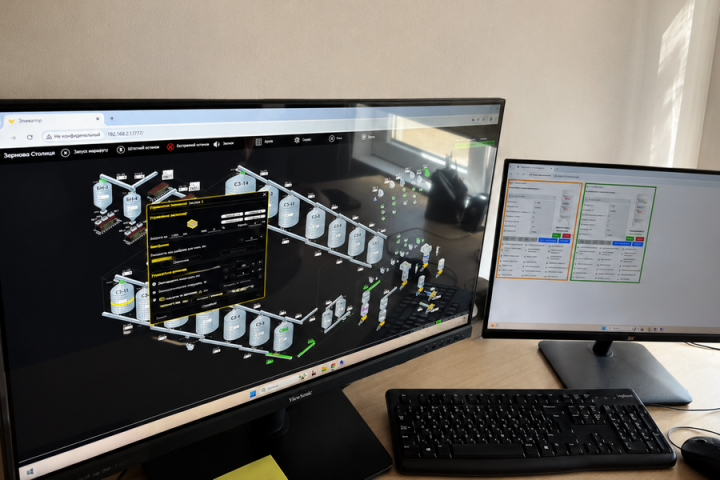

В результаті систему автоматизації вдалося привести до єдиної архітектури, замінили SCADA та інтегрували керування технологічними маршрутами, ваговими комплексами й термометрією.

Проте головний висновок цього кейсу стосується не конкретного програмного продукту: економія на проєктуванні часто стає найдорожчою саме тоді, коли елеватор уже побудований і має починати заробляти.

Автоматизатор має бути економістом: від аудиту потреб до точних цілей

Повернімося до формування бюджету. Якщо початкову суму визначили приблизно, без повноцінного проєкту та чітко сформульованих вимог, надалі зазвичай виникає один із двох сценаріїв: замовнику пропонують підписувати додаткові угоди, або підрядник починає економити на технічних рішеннях, матеріалах та якості виконання робіт, щоб вкластися в погоджену суму.

Дешеві пульти замість гарантованого відключення, неповне освітлення, невідповідні умовам експлуатації кабельні лотки чи неправильно підібрані способи запуску двигунів — це не окремі випадкові недоліки. Це наслідок відсутності цілісного проєкту, у якому технічні рішення підпорядковані конкретним завданням бізнесу.

Технічні рішення завжди мають виконувати виключно завдання бізнесу.

• якщо це невеликий фермерський елеватор, який працює максимум 8 годин на добу в короткий сезон і не планує масштабування — йому не потрібні дорогі частотники й складні системи. Достатньо простої, надійної та бюджетної автоматики.
• якщо це розвинений лінійний елеватор чи морський порт, де ризики та вартість хвилини простою колосальні — тут виправданий «овердизайн» (проєктування із запасом міцності) та встановлення частотних перетворювачів на всі ключові вузли. У портах обладнання часто працює під навантаженням на рівні  холостого ходу — і це свідомий крок, аби уникнути завалів, коли через вимкнення світла тонни зерна раптово зупиняються на конвеєрах. А ризики і суми демереджів тут такі, що дешевше трохи вкластися в надійність на етапі СарЕх.

Які системні помилки на стадії проєктування коштують найдорожче, та які підходи до автоматизації є правильними

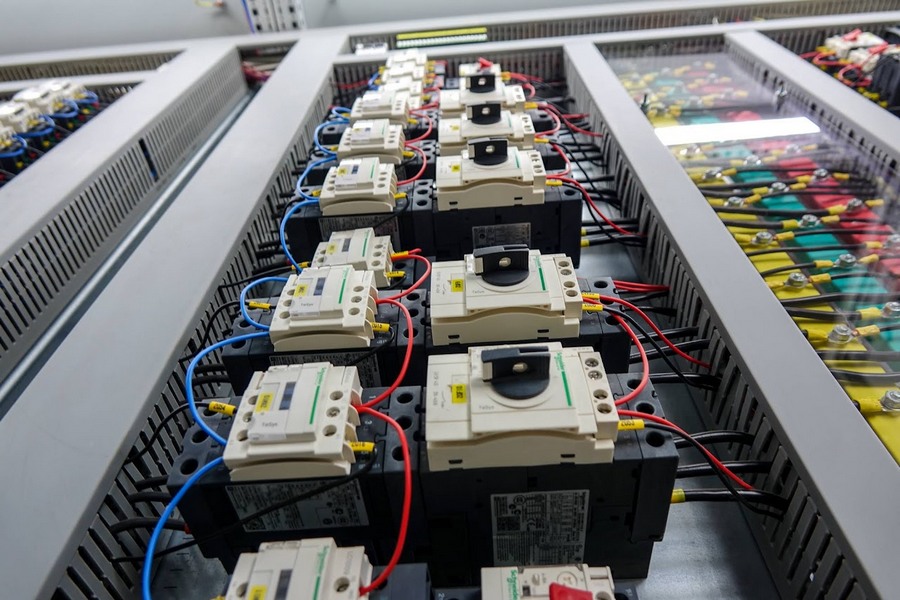

1. Дешеві пульти замість силових перемикачів: ризик для життя та гаманця

Українське законодавство та гармонізовані міжнародні стандарти (зокрема, серії IEC) чітко вимагають: якщо на обладнанні є електропривід, біля нього обов'язково мають бути органи гарантованого відключення. Це так звані пости місцевого керування. Проте трактувати цю норму на стадії проєктування примудряються по-різному, і різниця в ціні тут — у рази.

«Формально можна закласти дешевий пластиковий пульт від відомого бренду (наприклад, Schneider) за 1400 гривень із 2–3 кнопочками й вважати, що норму виконано. Але електрично кнопка «Стоп» не гарантує безпеку людини, якщо схема автоматизації не реалізована за найвищим рівнем надійності. А зазвичай у дешевих проєктах так ніхто не робить»,— говорить Сергій Артюшкін.

Стандарти вимагають, щоб працівник у підсилосній галереї чи на норійній вежі чітко бачив біля себе умовний «рубильник», який фізично розриває коло живлення.

Тобто потрібна повноцінна металева шафа місцевого керування з вимикачем, що забезпечує розрив ланцюгу живлення. Коштує вона вже 50–60 тисяч гривень.

Закладаючи пластикові кнопочки для здешевлення кошторису, проєктанти підставляють замовника під штрафи контролюючих органів. Але найгірше — це прямий ризик для життя персоналу через раптове увімкнення механізму під час ремонту.

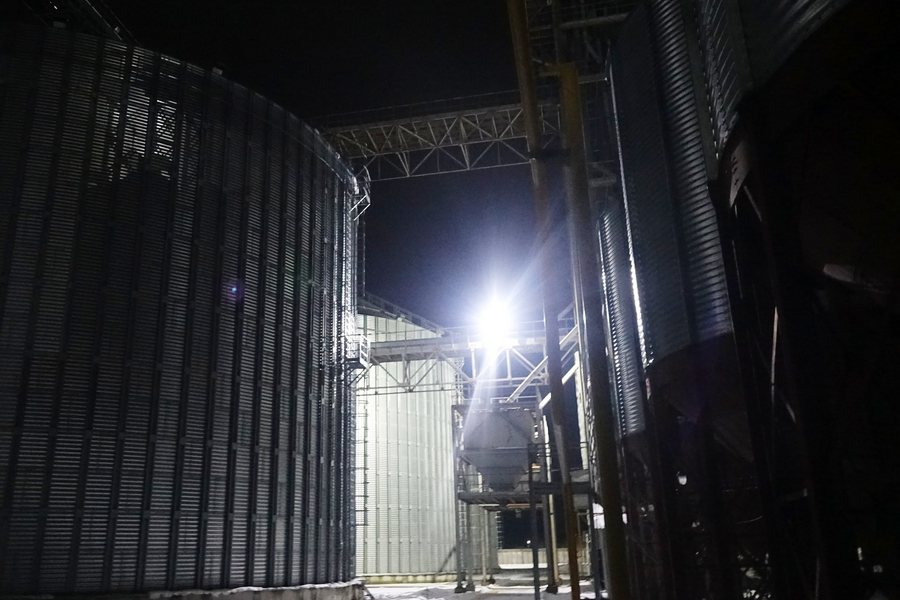

2. Освітлення «дрібним шрифтом»: ілюзія економії

Ще одна системна маніпуляція — часткове подання розділу електроосвітлення.Існує точкова норма: там, де стоїть двигун, має бути світильник. Проте є загальні норми для виробничих майданчиків — галерей, норійних веж, сходів.

Сергій Артюшкін

Начальник управління R&D

ГК «Зернова Столиця»

«Підрядники пишуть у пропозиції: «Електроосвітлення», а нижче дрібним шрифтом додають: «в обсязі місць встановлення електроприводів». Що це означає? Наприклад, на надсилосній галереї є всього 5-10 приводів, а за нормами для освітлення всієї галереї (з кроком світильників у 3–5 метрів) світильників потрібно в рази більше! Якщо на невеликому елеваторі основних приводів — біля 30, то повноцінне освітлення — може бути 120-150 світильників і більше. Замовник думає, що купив освітлення, а отримує темні тунелі з поодинокими лампочками біля моторів. Експлуатувати такий об'єкт неможливо. Як результат — замовник змушений підписувати додаткові угоди, або доробляти все власними силами»

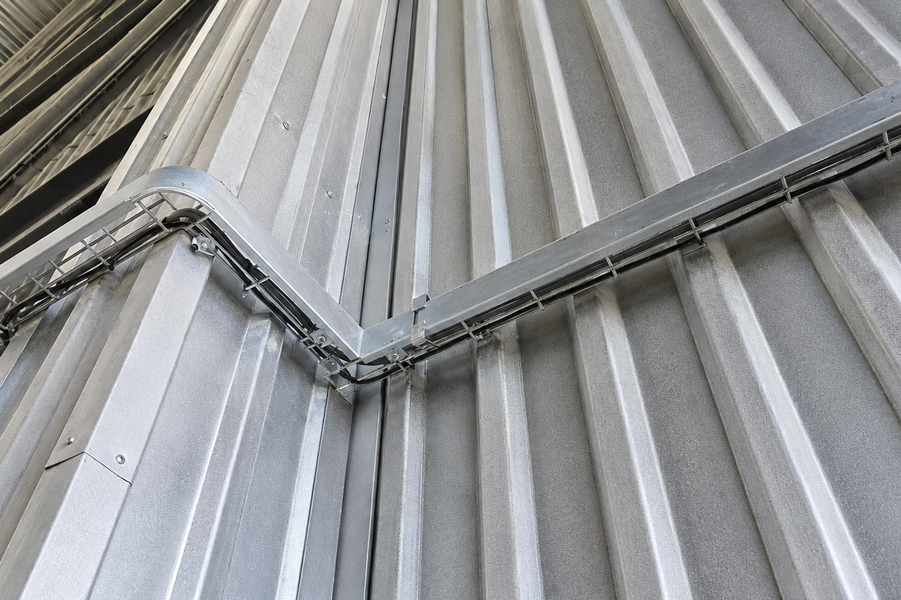

3. Сітчасті лотки на вулиці: кабельне «меню» для ультрафіолету та гризунів

Часто інтегратори демпінгують ще на кабельних лотках. Кабельні лотки —  це металеві конструкції для прокладання кабелю. Вони бувають закритими (короби з кришками), перфорованими, драбинними та сітчастими.

Сітчасті — легші та значно дешевші, адже використовують мінімум металу. Цілком нормально їх встановлювати всередині чистих, сухих приміщень. Але використовувати ці лотки на відкритому повітрі — це технологічний злочин проти підприємства.

«Ультрафіолет — головний ворог ізоляції. На свіжому повітрі лотки обов'язково мають бути закритими. Якщо з метою демпінгу скрізь закласти сітчасті лотки, термін служби кабелів на вулиці скорочується до 50%. Інвестор розраховує, що кабель прослужить 15-20 років, а міняти його доводиться через 5-7», — наголошує Сергій Артюшкін.

Друга біда сітчастих лотків на елеваторі — гризуни. Вони отримують легкий доступ до кабелів по всій довжині лінії. Це гарантує постійні аварійні простої. Добре, якщо автоматика захисту спрацює миттєво і персонал просто втратить зміну, повзаючи по лотках у пошуках місця пошкодження. А якщо захист не встигне? Це призведе до пожежі та вигорання кабельних трас.

Тому, коли проєктант пропонує вам встановити скрізь сітчасті лотки, розумійте, до яких наслідків це призведе.

4. Частотний перетворювач чи плавний пуск: де втрачається момент?

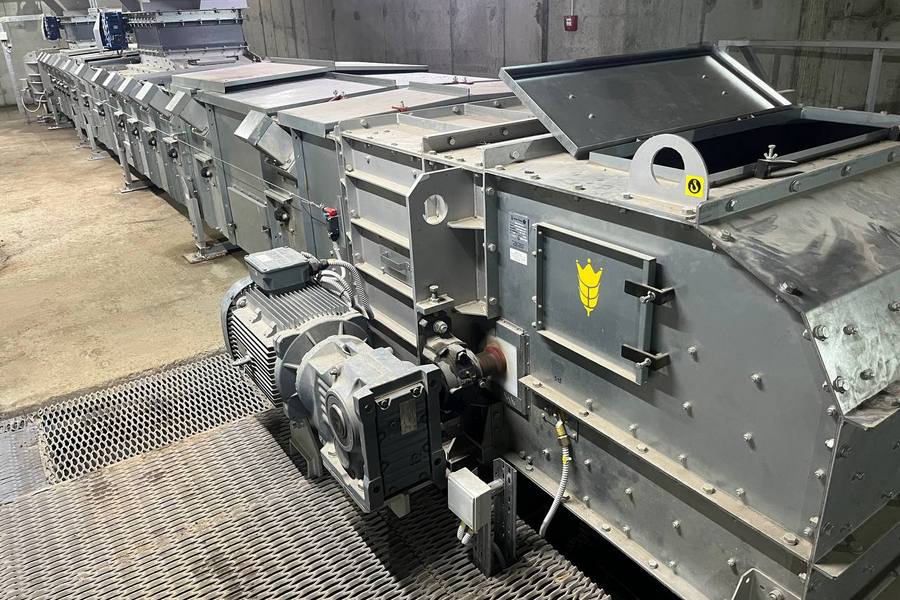

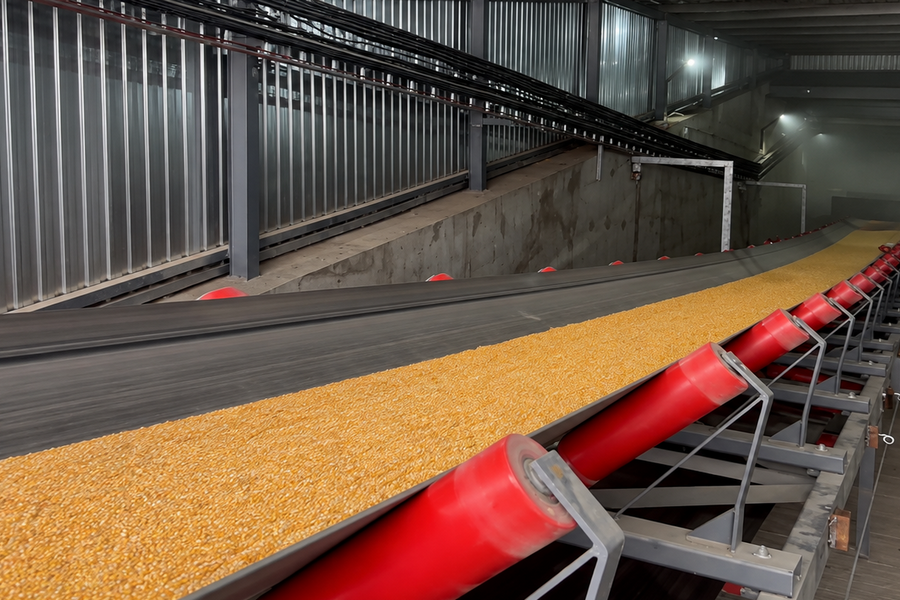

Одне з ключових технічних питань під час модернізації чи будівництва — вибір апаратури для запуску потужних двигунів (конвеєрів, норій, вентиляторів).

Для запуску потужних двигунів ( понад 10–15 кВт) пряме включення через контактори не використовують — це спричиняє величезні гідро- та механічні удари по підшипниках, стрічках конвеєрів та конструктиву.  Застосовують пристрої плавного пуску (ППП) або частотні перетворювачі (ЧП).

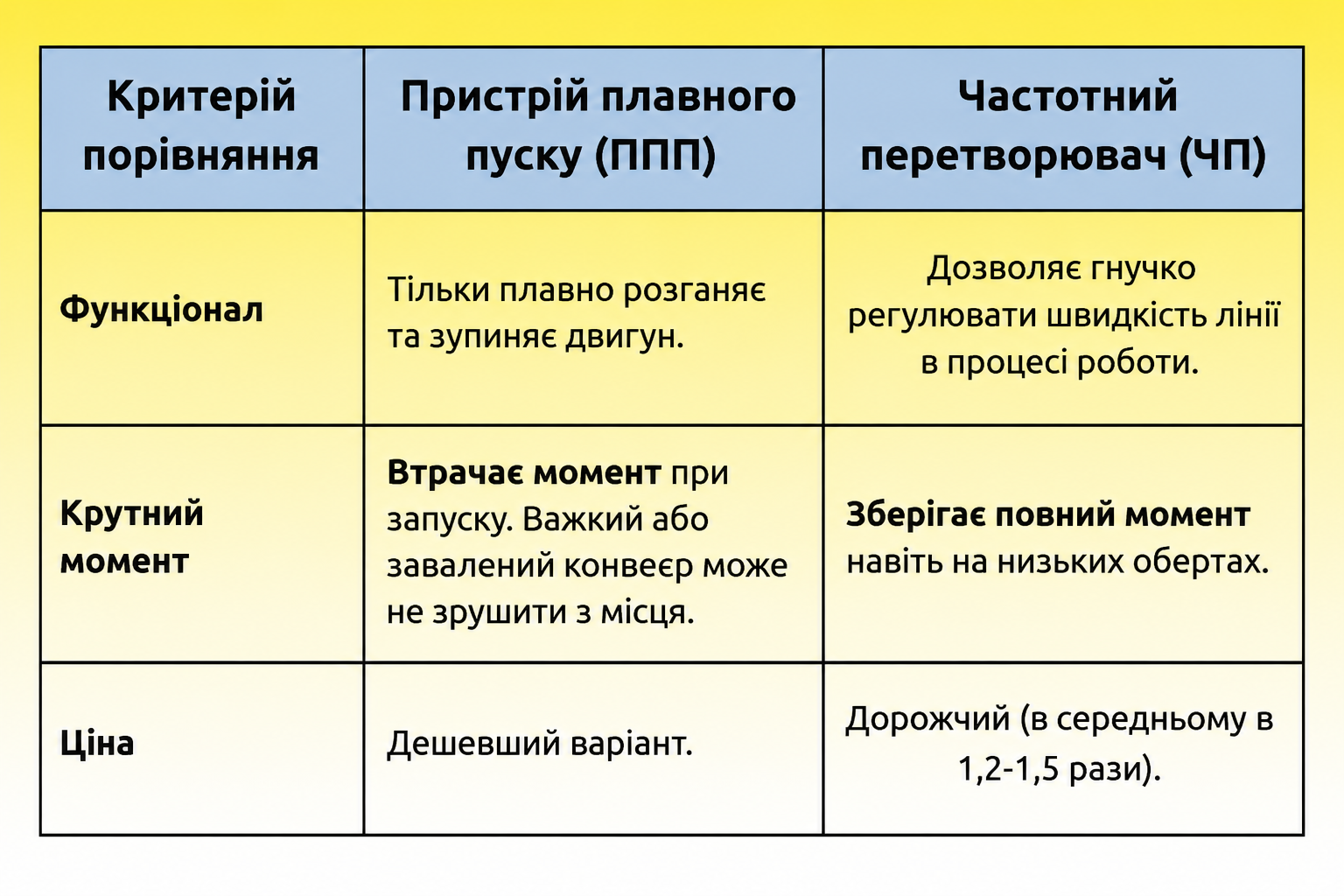

Різниця вартості між ними на одній одиниці обладнання може становити в середньому 50 тисяч гривень (і значно більше на високих потужностях). Намагаючись виграти тендер, замовнику скрізь закладають ППП. Але вони мають суттєвий технологічний недолік.

Сергій Артюшкін

Начальник управління R&D

ГК «Зернова Столиця»

«Плавний пуск під час розгону втрачає крутний момент двигуна. Якщо на елеваторі зникло світло або стався збій, і потужна норія чи конвеєр зупинилися повністю завантаженими зерном, плавний пуск просто не зможе «зірвати» і провернути цю масу з місця. Двигун гудітиме й вибиватиме по аварії. Варіант один — брати лопати, зупиняти роботу, вигрібати зерно вручну. Це простої, черги з машин, нерви поклажодавців та прямі збитки. Натомість частотний перетворювач — це розумний прилад, який вміє керувати моментом і здатний плавно, без ривків, але з максимальним зусиллям протягнути завалену лінію та звільнити її від зерна»

 Окрім того, ЧП дає бізнесу гнучкість:

• Знизити швидкість на 30%, якщо йде суха кукурудза або насіннєвий матеріал, щоб уникнути бою зерна.
• Збільшити швидкість на 20–30%, якщо в пік сезону йде кондиційна пшениця і треба терміново розвантажити чергу на завальній ямі.

Отож, за словами експерта, поставити ЧП хоча б на основні маршрути (приймання, норії) — це інвестиція, яка окуповується за два дні завалів чи простоїв.

Реальний кейс: чому «плавний пуск» іноді не працює?

Живий приклад з практики на одному з великих терміналів: транспортне обладнання великої продуктивності запускалося через раз. Причина виявилася банальною — підрядник з автоматизації вирішив зекономити й поставив плавний пуск замість частотника. На потужному обладнанні ППП втрачав крутний момент, і система «захлиналася». Частотний перетворювач, як більш розумний пристрій, вирішив би цю проблему.

Три сценарії, коли частотник є незамінним:

• Аварійний завал норії. Якщо лінію «завалило» зерном, у вас є два варіанти. Перший: брати лопати, зупиняти роботу, створювати чергу з авто, втрачати поклажодавців через простої. Другий: запустити частотник. Завдяки функції керування моментом він тихесенько й плавненько, щоб нічого не зірвати, протягне і розвантажить лінію.
•  Робота з насіннєвим матеріалом та сухою кукурудзою. При високій швидкості зерно (особливо кукурудза з вологістю менше 13%) сильно б'ється. Частотник дозволяє навмисно знизити швидкість лінії, щоб зберегти якість дорогого зерна.

• Пікові навантаження в сезон. Якщо йде суха якісна пшениця (вологість 14–15%), а на завальній ямі стоїть черга з машин, частотник дозволяє безпечно форсувати лінію на 20–30% і швидко розвантажити логістику.

Порада для бізнесу: Різниця в ціні між ППП та частотником на основному маршруті (конвеєр завальної ями, головна норія) може становити навіть 300–400 тис. грн на великих потужностях. Проте ці гроші повністю перекриваються всього за два дні простоїв елеватора в сезон.

З чого починати автоматизацію?

Аудит потреб (Виявлення тригерів). Справжній біль клієнт рідко озвучує одразу. Для когось тригером змінити стару SCADA на нову стає людський фактор — коли оператор через неуважність засипав кукурудзу в хопери, призначені планом для відвантаження пшениці, і підприємство зазнало збитків на перевантаженні. Для когось головне — детальний журнал дій персоналу, щоб знати, хто саме і яку кнопку натиснув.

Технічний аудит. Дослідження наявного парку обладнання (чи живе воно взагалі, в якому стані механіка). Датчики автоматизації не допоможуть, якщо на об'єкті є проблеми з базовою механікою.

Чітке формулювання цілей у проєктному менеджменті. Найкращі та найякісніші об'єкти виходять тоді, коли замовник і розробник на самому початку прописують «карту проєкту» та зони відповідальності.

Експерт наголошує, сьогодні потрібно враховувати ще і брак кадрів. Знайти кваліфікованого інженера АСК ТП чи навіть оператора SCADA зараз важко навіть в Одеському портовому регіоні. Раніше на елеваторах тримали цілі штати техніків, сьогодні — працювати нікому.

Тому сучасний тренд автоматизації — максимальне спрощення інтерфейсу для людини (маршрут «Точка А — Точка Б» в один клік без необхідності бігати й перевіряти пересипання вручну) та інтеграція з аналітичними BI-системами власників для наскрізного контролю кожної копійки.

Перш ніж вішати дорогі датчики, спеціалісти «Зернової Столиці» просять карту персоналу. Бо якщо на дільниці підлогових складів сидить оператор за нібито сучасною комп'ютерною СКАДА, але після кліку мишкою мусить бігти по сходах нагору дивитися, чи не пересипається зерно з конвеєра, то це не автоматизація.

Ігор Гапонюк

Директор з розвитку

ГК Зернова Столиця

«Отже, єдиний правильний шлях — це аудит потреб бізнесу ще до початку проєктування. Потрібно чітко визначити цілі проєкту, прописати зони відповідальності та скласти бізнес-вимоги (Business Requirements Document)».

Коли цілі прозорі, автоматизацію набагато простіше та дешевше реалізувати у проводах, шафах та коді, і експертний підхід ГК «Зернова Столиця» доводить, що лише така глибока передпроєктна аналітика здатна захистити інвестора від простоїв, кадрового голоду та хронічних операційних втрат.

Інна Воробйова, Elevatorist.com
