7 технічних рішень, які підвищують ефективність зерносушарки і елеваторного комплексу

Зерносушарний комплекс НОВОГО ЕЛЕВАТОРА

Сушіння зерна приносить близько 80% прибутку елеватора, тому треба раціонально підходити до проєктування зерносушильного комплексу. Це визначає не лише вартість його будівництва, а й подальші експлуатаційні витрати, безпеку та довгострокову ефективність. У реальних господарствах навіть одне рішення — тип завальної ями, спосіб очищення чи присутність пилопригнічення — може кардинально вплинути на темпи приймання зерна і ризики простоїв.

Експерти компанії «НОВИЙ ЕЛЕВАТОР» — Владислав Галяпа, керівник мережі підприємств компанії з надання послуг сушіння зерна, та Ігор Ропан, технічний директор напряму з виробництва обладнання — поділилися практичними напрацюваннями, що пройшли перевірку на власних об’єктах.

Заглиблена чи приставна завальна яма, — що краще для фермерського елеватора?

Заглиблені завальні ями багато років були традиційним елементом елеваторної інфраструктури, але сучасний підхід до проєктування зерносушильних комплексів усе частіше спростовує цю традицію. В компанії «НОВИЙ ЕЛЕВАТОР» вважають, що основною причиною обрання заглибленої ями зазвичай є інерція мислення, а не об’єктивні переваги.

«У першому власному проєкті ми також за традицією заклали заглиблену яму — і дуже швидко зрозуміли помилку. Приставна конструкція виявилася значно економічнішою як на етапі будівництва, так і під час експлуатації», — каже Владислав Галяпа.

За оцінками фахівця, вартість приставної завальної ями у виконанні його команди становить близько $7 тис., тоді як облаштування заглиблення може потребувати 1–2 млн грн — з урахуванням земляних робіт, бетонування, гідроізоляції, а також витрат на додаткове транспортне обладнання. Окрім того, заглиблена яма створює ризики проникнення вологи, виникнення іржі, утрудненого сервісного доступу й забруднення зерна сторонніми включеннями.

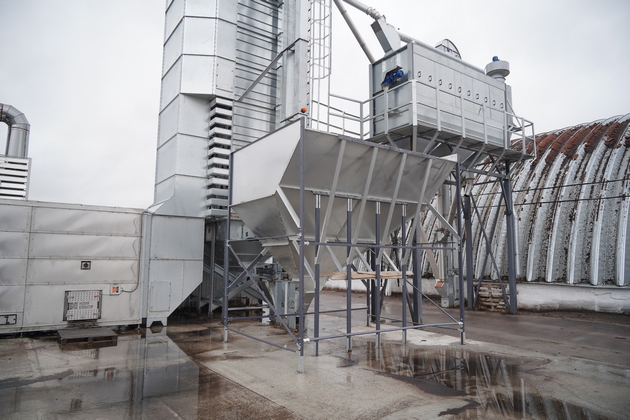

Приставна завальна яма

Ігор Ропан зауважує, що заглиблена яма неефективна, якщо зерно з неї не можна швидко передати у накопичувальний бункер.

«Якщо яма не має прямого зв’язку з буферним накопичувачем, вона швидко заповнюється. Це призводить до простою транспорту, зупинки комбайнів у полі — і загальної втрати темпу в піковий сезон», — каже експерт.

Він рекомендує приймати зерно безпосередньо на майданчик і подавати його в приставну самопливну яму за допомогою телескопічного навантажувача. Така схема дає змогу зменшити навантаження на сушарку, підвищити маневровість логістики та знизити експлуатаційні ризики.

Технічний директор напряму з виробництва обладнання компанії НОВИЙ ЕЛЕВАТОР Ігор Ропан

Крім капіталовкладень, приставна яма виграє за низкою ключових параметрів:

  • повна відсутність впливу ґрунтових вод;
  • мінімальна корозійна активність;
  • легкий доступ для технічного обслуговування;
  • простота демонтажу або переміщення;
  • сумісність із сучасною мобільною технікою.

Якщо нема потреби накопичувати великі об’єми зерна у завальній зоні, то доцільність будівництва заглибленої ями сумнівна. Для більшості господарств оптимальним рішенням буде приставна конструкція, яка відповідає сучасним вимогам ефективності, гнучкості та окупності.

Скальператор – страхування сушарки чи зайва інвестиція?

У структурі зерносушильного комплексу скальператор виконує функцію попереднього очищення зерна від грубих домішок: джутів, залишків стебел, качанів, шматків коріння та іншого крупного сміття. Як наголошує Владислав Галяпа, цей елемент слугує не лише для покращення якості очищення, а й є важливою складовою пожежної безпеки.

«Забруднення можуть порушувати тік зерна, провокувати застійні зони з перегріванням. Це призводить до зупинок сушарки або, в гіршому випадку, до займання», — зазначає експерт.

Присутність скальператора в схемі сушіння може суттєво знизити ризики простоїв та аварійних ситуацій, оскільки зменшує навантаження на саму сушарку і покращує стабільність її роботи.

Керівник мережі підприємств компанії з надання послуг сушіння зерна Владислав Галяпа

Втім для багатьох господарств питання доцільності встановлення скальператора залежить від характеру вихідної сировини.

«Якщо вся маса надходить із сучасного комбайна з якісним попереднім очищенням — роль скальператора зменшується. Але якщо сировина різнопрофільна, або надходить із застарілої техніки, скальператор є доцільним страховим механізмом», — каже Ігор Ропан.

Експерти звертають увагу ще на один важливий момент — реальну ефективність обладнання. Багато агрегатів на ринку мають завищені технічні характеристики, особливо щодо продуктивності й ефективності відбору домішок.

«Обладнання декларує, наприклад, 50 т/год, але в реальності відбирає лише кілька відсотків сміття. Такі моделі не виправдовують інвестицій», — наголошує Ігор Ропан.

Тому при виборі скальператора рекомендується орієнтуватися не лише на паспортні дані, а й на практичний досвід експлуатації, відгуки операторів та результати роботи в полі.

Очисна машина: практичний підхід замість застарілих рішень

Серед аграріїв досі поширений термін «ЗАВ», хоча його первинне значення — Зерноочисний агрегат Вороніжсільмаш — втратило актуальність. Як зазначає Владислав Галяпа, в багатьох випадках під цією назвою маються на увазі морально застарілі, масивні та енергозатратні конструкції, часто розміщені в капітальних спорудах без належного технічного обґрунтування.

«Сучасні очисні машини чудово працюють просто неба. Споруди лише ускладнюють експлуатацію та обслуговування», — каже експерт.

В умовах обмежених ресурсів та стислих строків збирання доцільніше встановлювати очисне обладнання на металеві конструкції, забезпечивши легкий доступ до техніки, вільну циркуляцію повітря та просте підключення до транспортної інфраструктури.

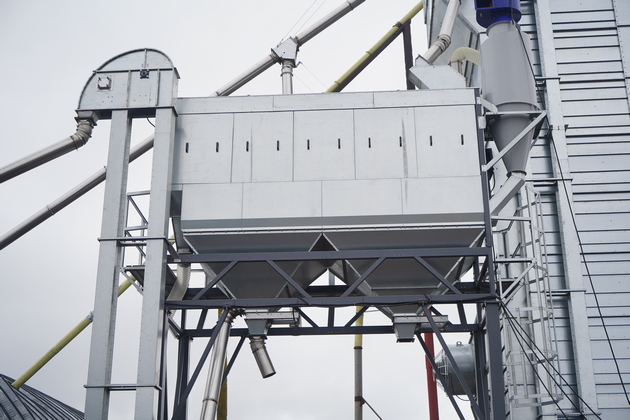

Очисна машина виробництва НОВИЙ ЕЛЕВАТОР

Ігор Ропан підтримує цю думку, наголошуючи, що не має сенсу будувати капітальний ЗАВ або додавати до нього заглиблену яму. Замість цього він радить орієнтуватися на легкі конструкції й оперативні бункери малої місткості, які не потребують надлишкового простору та швидко споряджаються.

Хоча робота з очисною машиною не є щоденною, її відсутність у критичний момент може призвести до простою або штрафів за невідповідність якості зерна. Наявність карантинних бур’янів у сировині (амброзія, дурман) вимагає обов’язкового попереднього чи глибшого очищення. Зерно для силосного зберігання також потребує якісного очищення перед закладанням.

За словами Владислава Галяпи, сучасний сепаратор у виконанні «НОВОГО ЕЛЕВАТОРА» забезпечує:

  • попереднє очищення — до 100 т/год,
  • первинне — 50 т/год,
  • вторинне — 15 т/год.

При виборі очисного обладнання варто зважати не лише на паспортну продуктивність, а й на наявність витратних матеріалів (зокрема сит, які стираються), їх доступність у сезон, а також репутацію виробника й практичний досвід господарств, які вже експлуатують аналогічні машини.

Система пригнічення пилу: обов’язковий елемент безпеки й ефективності

У багатьох проєктах зерносушильних комплексів система придушення пилу досі залишається додатковою опцією, хоча з технічної точки зору вона має бути стандартним компонентом будь-якої сучасної сушарки. Економія на її встановленні часто обертається ризиками пожеж, неефективної експлуатації та конфліктами із сусідами.

Як свідчить експлуатаційна практика, пил від сушарки здатен осідати на площі у сотні метрів, утворюючи легкозаймистий шар на поверхнях будівель і техніки. Навіть за добу утворюється критичний обсяг частинок, що у разі контакту з джерелом іскри (наприклад, від електрики чи недопалка) може спричинити локальні займання або масштабну пожежу.

Спроби вирішити проблему механічним прибиранням (навіть тракторами з щітками) неефективні, особливо коли мова йде про легкозаймистий пил на дахах ангарів, вентиляційних решітках, техніці. Якщо поблизу комплексу є населені пункти, навіть поодинокі споруди, то систему пригнічення пилу слід розглядати як обов’язковий елемент технічної безпеки.

Рішення від «НОВОГО ЕЛЕВАТОРА» включає:

  • жалюзі на вихідному коробі, які автоматично закриваються під час скидання зерна;
  • частотні перетворювачі — вони знижують оберти вентиляторів у критичний момент, зменшуючи турбулентність та запилення;
  • адаптовані режими роботи: тривалість закривання, перетин жалюзі, параметри запуску та відключення, що дозволяють не втрачати ефективність основної сушки.

Ключову роль у результаті відіграє точна настройка параметрів: перетин жалюзі, швидкість їх закриття та відкриття, логіка керування вентиляцією.

«На вигляд наша система стандартна, але ми роками тестували режими роботи: підбирали форму і кут жалюзі, час реакції автоматики, узгоджували оберти вентиляторів. Це і дало результат. При цьому повна вартість комплекту становить приблизно $9 000. Відмова від нього нераціональна: якщо зерно «в базі», ми зберігаємо допустимі частки домішок у зерні, та фактично продаємо їх за ціною зерна, а не втрачаємо у вигляді пилу, що осідає на всьому навколо. В деяких випадках, коли поряд з сушаркою є житлові споруди або інші підприємства, без пилопригнічення взагалі не можливо працювати», — пояснює Владислав Галяпа.

Ігор Ропан додає, що пилопригнічення — це не тільки безпека, а й стабільна робота сушарки. Вартість її впровадження не порівнянна з потенційними втратами від пожежі, простоїв або рекламацій. Устаткування варто розглядати як інженерне рішення з швидкою окупністю — як у прямому економічному, так і в ширшому екологічному та репутаційному сенсі.

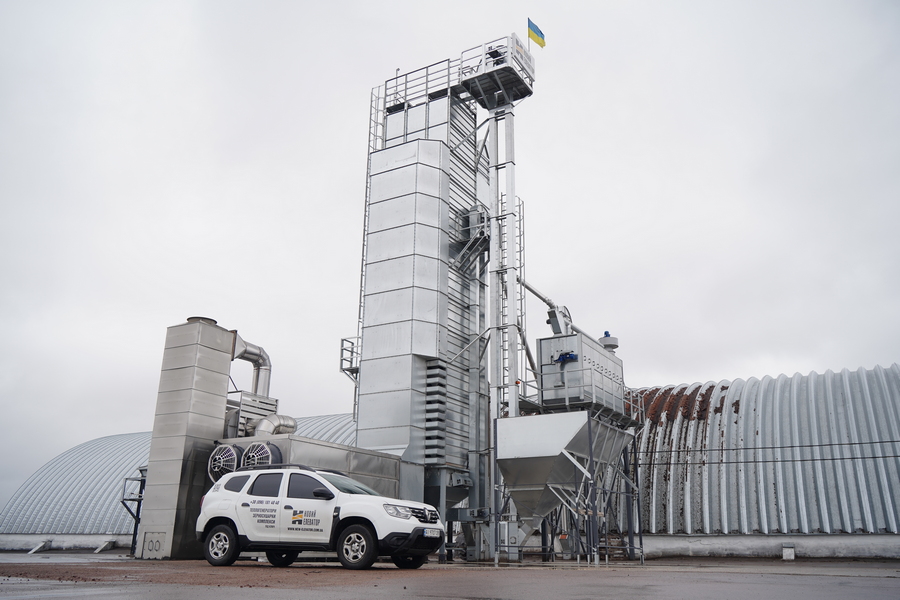

Зерносушарка виробництва НОВИЙ ЕЛЕВАТОР

Іскрогасник: обов’язковий елемент чи допустима економія?

У конструкції теплогенераторів на твердому паливі питання іскрогасника часто викликає дискусії: деякі виробники включають його в базову комплектацію, інші надають як опцію. Водночас існує принципова різниця між іскрогасником на димохід та захисними елементами, що використовуються за відсутності теплообмінника.

«У нашому випадку іскра не може потрапити до сушильного агента, бо ми використовуємо повноцінний теплообмінник, який гарантує повну відсутність контакту між димовими газами та повітрям, що подається до сушарки», — пояснює Ігор Ропан.

Однак іскрогасник на димохід — це окрема система, призначена не для захисту зерна, а для зменшення ризику займання об’єктів поблизу теплогенератора. Його наявність особливо актуальна у випадках, коли:

  • на майданчику немає системи пригнічення пилу;
  • теплогенератор працює поблизу легкозаймистих конструкцій (ангари, склади, навіси);
  • сушіння ведеться у вітряну погоду без природних чи штучних бар’єрів.

«Ми надаємо іскрогасники на димохід як опцію для невеликих теплогенераторів, розрахованих на продуктивність до 100–200 т/добу, бо такі проєкти часто мають обмежені бюджети. Але ми не рекомендуємо відмовлятися від цієї опції. Елеватор — це завжди пил і підвищена пожежонебезпека. Одна іскра, що випала з димоходу та потрапила на покрівлю, може знищити всю інфраструктуру», — додає експерт.

Вартість базового іскрогасника порівняно невисока, але його відсутність може призвести до втрати майна, простоїв або навіть загрози для життя персоналу. У практиці трапляються випадки, коли економія на кілька сотень доларів оберталася мільйонними збитками.

Теплогенератор виробництва НОВИЙ ЕЛЕВАТОР

Сучасна теплоізоляція сушарки: фарба замість мінвати

У конструкції зерносушильних комплексів теплоізоляція є критичним фактором енергоефективності, що прямо впливає на собівартість процесу. Паливо — одна з основних статей витрат, тому будь-яке зменшення тепловтрат швидко дає фінансовий ефект.

«Різниця у витратах палива на однаковому об’ємі зерна при наявності утеплення та без нього становить приблизно 3% за сезон. Це вагомий показник, який перекриває вартість енергоощадних рішень», — коментує Владислав Галяпа.

У «НОВОМУ ЕЛЕВАТОРІ» вивчали різні підходи до утеплення: традиційні (мінеральна вата, мати, сендвіч-панелі) та інноваційні — зокрема, нанесення спеціального теплоізоляційного покриття на металеві поверхні. Після серії тестів команда зупинилася на керамічній фарбі, яка наноситься зсередини і виконує одразу кілька функцій:

  • зменшує інфрачервоне випромінювання, а отже — тепловтрати;
  • не боїться вологи й зовнішніх впливів;
  • захищає метал від корозії;
  • покращує естетику внутрішніх поверхонь.

«Ми наносимо це покриття вже понад 7 років — воно тримається відмінно, не вигоряє і не вимагає додаткового обслуговування», — зазначає експерт.

Ігор Ропан підтверджує, що сучасні покриття мають високу окупність у короткі строки.

«Все вирішує калькулятор. Фарба окуповує себе за перший рік, тоді як традиційні наповнювачі типу мінвати — за п’ять і більше. До того ж фарба не вбирає вологу і не вимагає складного монтажу», — додає Ігор Ропан.

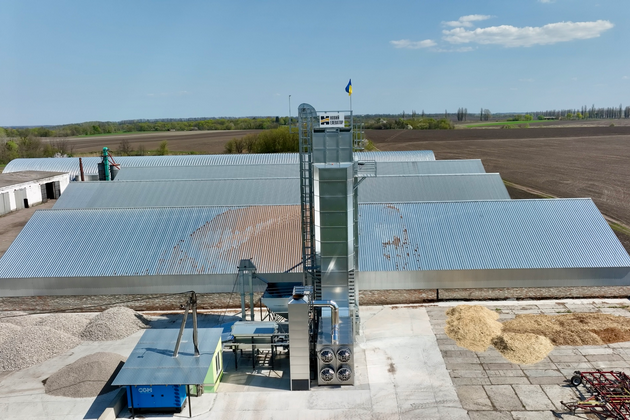

Зерносушарний комплекс виробництва НОВИЙ ЕЛЕВАТОР

Рекуперація: енергозбереження, що працює за правильної температури

Система рекуперації в сушарці — це технічне рішення, що дозволяє повторно використовувати тепло з зони охолодження зерна, зменшуючи потребу в паливі. Але ефективність цієї опції суттєво залежить від погодних умов, культури та географії сушіння.

«Рекуперація найбільш ефективна при сушінні кукурудзи в умовах холодного клімату. Якщо середня температура сезону знаходиться в межах від –5 до +5 °C, тоді система дозволяє заощадити до 15% палива. Натомість при сушінні соняшнику в теплу пору на півдні — очікуваний ефект буде мінімальним», — зауважує Ігор Ропан.

Технічно рекуперація полягає у підмішуванні нагрітого повітря з зони охолодження до потоку агента сушіння. У запропонованій схемі не потрібне збільшення потужності вентиляторів, змінюється лише логіка розподілу повітряних потоків. Це забезпечує:

  • зменшення навантаження на пальники/теплогенератор;
  • незмінне споживання електроенергії;
  • суттєве зниження об’єму спожитого палива.

«Рекуперація здорожчує проєкт орієнтовно на 5%, але для сушарок у північних регіонах, що працюють з кукурудзою, окупність — один сезон», — підкреслює експерт.

Впровадження рекуперації бажано передбачити ще на етапі проєктування. Якщо система інтегрується на заводі під час виготовлення сушарки, монтаж простіший, дешевший і технологічно точніший. Натомість апгрейд на вже зібраній сушарці передбачає демонтаж частини корпусу, ускладнену логістику повітропроводів і додаткові витрати на адаптацію автоматики.

Олена Гайдук, Elevatorist.com
